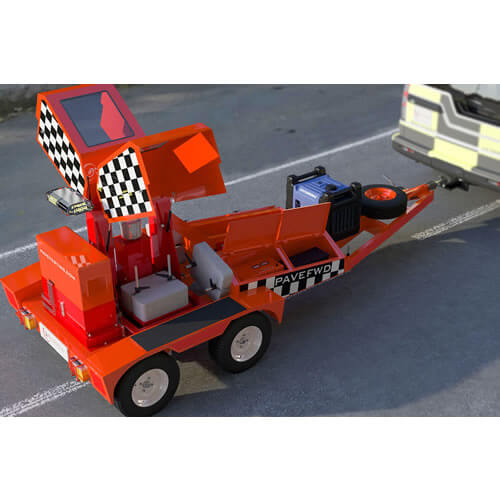

Falling Weight Deflectometer (FWD), yüzeye uygulanan yükün, dikey sapma tepkisini ölçmek için kullanılır. 150 kN kapasiteli, 7 dijital jeofon içerir.
Yol yüzeyi karakteristiğini ve aşağıdaki özellikleri kaydetmek için, hassas yük ölçümü ve sapma sensörleri kullanılır:
• Taşıma Kapasitesi
• Katman Kalınlığı
• E Moduli
• Beklenen Yüzey Ömrü

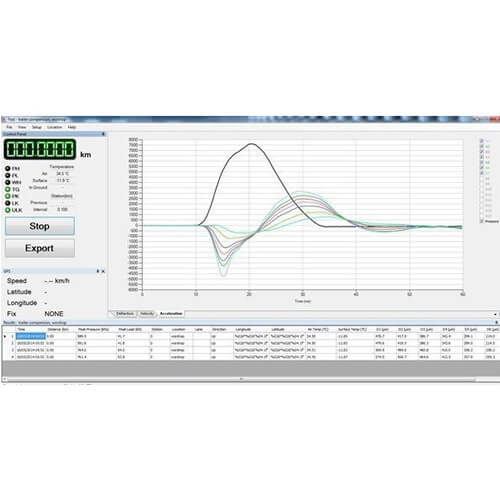

Standart FWD sistemi 7 adet sapma sensörüyle, 60 ms (saniyenin 0.06'sı) üzerindeki yük titreşimlerini ölçer.
FWD sistemi, 24 adede kadar sensörle, 240 ms (saniyenin 0.2'si) üzerindeki yük titreşimlerini ölçerek, daha büyük çözünürlük ve artmış ölçüm kapasitesi sağlayabilir.
Standart test uygulaması, FWD'nin sabitlenmesinden başlayıp, yük plakasının kaldırılıp, kilitli ve güvenli pozisyonuna sabitlenmesiyle 30 saniyenin altında sürer.
Sistemde standart olarak Çevresel, Zemin ve Alt Zemin sıcaklık sensörleri bulunur.
FWD'ye aşağıdaki opsiyonel özellikler eklenebilir:
• Yük Plakasını gözlemlemek ve araç pozisyonuna yardımcı olmak için 3 adede kadar Kamera Sistemi.
• Zemin Radarı (Ground Penetrating Radar) sistemi
• Global Positioning System. (GPS)
FWD otoyollar, tali yollar, otoparklar ve havalanı pistlerinde kullanılabilir. ASTM D4694 “Standard Test Method for Deflections with a Falling Weight Type Impulse Load Devices” ve ASTM D4695 "Standard Guide For General Pavement Deflection Measurements" standartlarına uyumludur.
Deflektometre aşağıdaki uygulamalarda kullanılabilir:
• Asfalt rehabilitasyonu ve kaplama
• PCC (Portland Çimento Beton) derz değerlendirme
• Asfalt yönetim sistemleri
• Yük transfer verimliliği
• Boşluk tespiti
• Yay yükü kısıtlamaları
• Yol yamaları
• Deneysel asfalt malzemeleri
• Proje kabul ve değerlendirme
