Standartlar: EN 1426, ASTM D5, AASHTO T49, ASTM D217, BS 1377-2, NF T66-004, DIN 52210, IP 49, JIS K 2207
SMARTIP, olası kullanıcı konsantrasyon eksikliğini önleyen ve sonuçların güvenilir bir şekilde tekrarlanabilirliğini sağlayan; asfalt ve bitüm iğne penetrasyon değerinin belirlenmesi için otomatik bir cihazdır. Kullandığı en son teknoloji sayesinde, entegre mikroişlemci kontrolü ve kullanıcı dostu arayüz sayesinde akıllı bir cihazdır.
Cihaz, teste başlamadan önce temas noktasına otomatik olarak ulaşır ve yüksek performanslı temassız deplasman transdüceri sayesinde penetrasyon sonucu ölçülür.
Ultra parlak bir LED lamba, kullanıcının iğnenin temas ettiği noktayı kontrol etmesini sağlarken; adım motoru ise, pistonu herhangi bir şekilde elle hareket ettirmeden, dikey hareketi kontrol ederek tam olarak istenilen noktaya erişilmesini sağlar. Elektromanyetik sistem sayesinde her penetrasyon için iğne probu otomatik olarak serbest bırakılır ve test sonunda otomatik olarak durur.
Piston, yeni ölçümden önce iğneyi yeniden konumlandırmak için basit bir geri çağırma komutuyla her testin sonunda ilk konumuna geri döner.
SMARTIP gövdesi üzerinde 7” dokunmatik ekran entegre olup, kullanımı kolaydır.
Eş zamanlı olarak penetrasyon/zaman grafiğini, test sıcaklığını ve yapılan test sayısına göre ortalama sonucu gösterir.
Laboratuvar raporu hazırlamak ve ileri analizler için sınırsız sayıda sonuç USB cihazına kaydedilebilir.
SMARTIP, EN 1426, ASTM D5 ve AASHTO T49 standartlarına göre iğne penetrasyonunun belirlenmesi için aksesuarlar ve verilerin kaydedilmesi için USB flash bellek ile birlikte eksiksiz olarak sağlanır. Termostatik kontrollü su banyosu, soğutucu, sıcaklık probu PT100, elektriksel olarak iletken numunelerin otomatik ölçümü için cihaz ve ayna aksesuar olarak ayrıca sipariş edilebilir.
-Tam otomatik test, sadece başlangıç düğmesine basarak yapılabilir: yaklaşma, temas noktası, penetrasyon
- Olası kullanıcı konsantrasyon eksikliğinden kaçınarak ve sonuçların güvenilir bir şekilde tekrarlanabilirliğini sağlayarak iğne temas noktasını ve iğne konumlandırmasını otomatik olarak tanımlanır.
- Testi gerçekleştirmek için elektromanyetik iğne probu serbest bırakma özelliği.
- Penetrasyona başlamadan önce temas noktasında otomatik sıfırlama.
- 0 - 50 mm aralığında 0,01 mm çözünürlüğe sahip yüksek teknolojili temassız deplasman transducer sayesinde penetrasyon ölçümü.
- Kullanıcı dostu bir yazılım ve anlaşılır bir arayüz ile donatılmış 7" dokunmatik ekran.
- Penetrasyon/zaman eğrisi, ortalama sonuç ve test sıcaklığının eş zamanlı gösterimi
Teknik Özellikler
- Ölçüm aralığı: 0 – 50 mm;
- Çözünürlük: 0,01 mm;
- 7” dokunmatik ekran;
- Test süresi 5 sn (0 ila 9999 sn arasında ayarlanabilir);
- Programlanabilir gecikme süresi: 0 ila 999 s;
- Tutucu montajı için programlanabilir referans konumları: 8;
- Aynı anda görüntülenen test: 10'a kadar;
- Bağlantı: PC bağlantısı için USB bağlantı noktası ve LAN bağlantı noktası;
Güç kaynağı: 110-230V 50-60Hz 1ph
Genel ölçüler: 325x400x730 mm
Ağırlık: 25 kg yaklaşık
Aksesuarlar

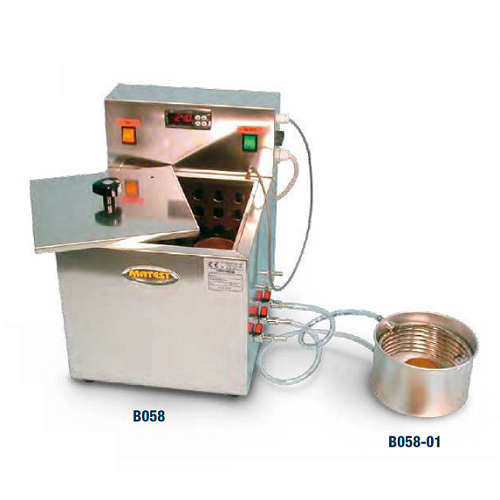

B058 Termostatik kontrollü su banyosu
Banyo suyu 25 ± 0.1 °C sıcaklıkta tutar.
Termostatik kontrollü su banyosu, 10 litre kapasiteli, yün izolasyonlu paslanmaz çelik su banyosu, dijital termostatlı daldırma ısıtıcı, bağlantılı motor pompası, oda sıcaklığı daha yüksek olduğunda banyonun sıcaklığını sabit tutmak için mevcut su ile çalışan soğutma bobinden oluşur.
Bitümlü numune, su banyosuna daldırılır ve penetrometreye sadece test sırasında numune kabı ile yerleştirilir.
Güç kaynağı: 230V 1ph 50-60Hz 350W
Boyutlar: 375x335x420 mm
Ağırlık: yaklaşık 12 kg.
B058SP Termostatik kontrollü su banyosu
Banyo suyu 60 ± 0.1 °C sıcaklıkta tutar.
Termostatik kontrollü su banyosu, 10 litre kapasiteli, yün izolasyonlu paslanmaz çelik su banyosu, dijital termostatlı daldırma ısıtıcı, bağlantılı motor pompası, oda sıcaklığı daha yüksek olduğunda banyonun sıcaklığını sabit tutmak için mevcut su ile çalışan soğutma bobinden oluşur.
Bitümlü numune, su banyosuna daldırılır ve penetrometreye sadece test sırasında numune kabı ile yerleştirilir.
Güç kaynağı: 230V 1ph 50-60Hz 350W
Boyutlar: 375x335x420 mm
Ağırlık: yaklaşık 12 kg.
B058-01 Su Banyosu Kabı
B058 ve B058SP model su banyolarına bağlanacak, dahili termostatik bobinli su banyosu kabı.
Bitüm numunesinin sıcaklığını penetrometreye transfer etmekten kaçınarak, direkt kendi üzerinde tutmak için kullanılır.
Boyutlar Ø 151x90 mm

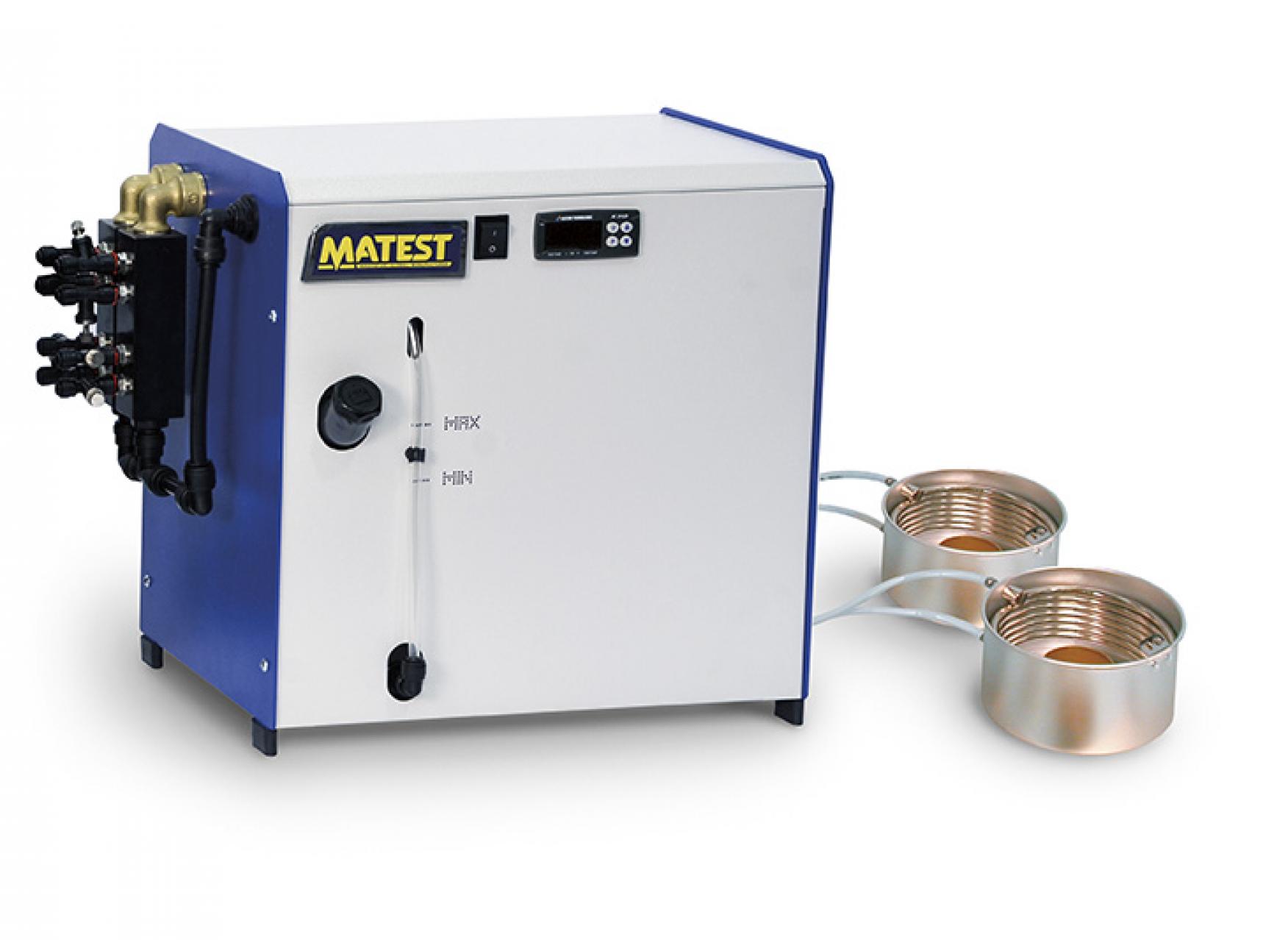

B058M Su Soğutucu
7.5 l kapasiteli, ± 0.1 ° C hassasiyetli ve 5 ila 30 ° C arasındaki akışkan sıcaklık aralığına sahip elektronik sıcaklık kontrol cihazı.
Penetrometre su banyolarını soğutmak veya sıcaklık kontrollü vikat testleri için uygundur.
230 V 50-60Hz 1ph 350 W
Genel boyutlar: 415x300x420 mm
Ağırlık: yaklaşık 15 kg.
B059M-11 Sıcaklık Probu, PT100
Numune sıcaklığının eş zamanlı ölçümü.
Her test sırasında sıcaklığı göstermek, penetrasyon sonunda sıcaklık verilerini toplamak ve sıcaklık verilerini son okumaya dahil etmek için ekrana bağlanır.B057-08 Termometre, IP 38C
B057-06 Penetrasyon İğnesi, EN 1426 ve ASTM D5'e uygun, resmi UKAS sertifikası ile birlikte verilir.
B057-07L Sertleştirilmiş Uzun İğne
B057-03 Cam Transfer Kabı
B056-09 Penetrasyon halkası
B057-09 Standart Penetrasyon Konisi ASTM D217 ve EN 13880-2'ye uygun
