Многоуровневые дефлектометры (MDD) представляют собой датчики дорожного покрытия, используемые для измерения упругой деформации на месте и/или постоянных деформаций в различных слоях дорожного покрытия на испытательном участке.

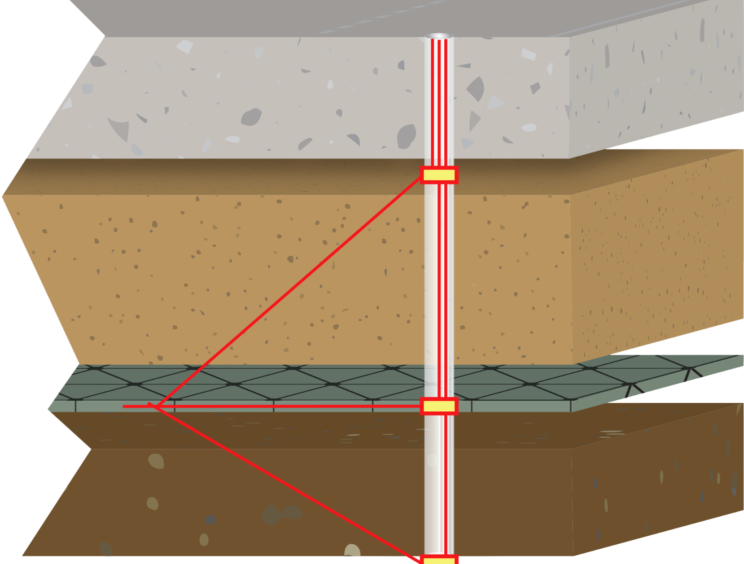

Система MDD представляет собой серию параллельных стержней в отверстии диаметром 50 или 75 мм в рабочей части.
Параллельные стержни закреплены на различной глубине внутри стенки трубы MDD.
Каждый стержень, начиная с нижнего гидравлического анкера, проходит до опорной головки, где линейные потенциометры измеряют перемещения стержня (глубинного анкера) относительно дорожного покрытия.
Характеристики
|
МОДЕЛЬ
|
MDD-02-x
|
MDD-03-x
|
|
Схема
|
Ратиометрический потенциометр
|
|
Напряжение возбуждения
|
от 2,5 до 5 В
|
|
Выход
|
вольт возбуждения/в
|
|
Линейность
|
<1% FS
|
|
Повторяемость
|
0.0005″
|
|
Диапазон измерений
|
Ход 1″ (сбрасываемый)
|
|
Температурный рейтинг
|
от -40° до +176 °F (от -40° до +80 °C)
|
