Он используется для определения реакции бетона на звук в целях восстановления путем определения толщины слоя и срока службы бетонных мостов, опор, дорог и других бетонных конструкций.
Это автоматизированный и инновационный метод озвучивания мостовых палуб.
Тестирование настила моста занимает гораздо меньше времени, чем обычно требуется при торможении цепи, полученные результаты отражают результаты, обычно достигаемые при торможении цепи и человеческом ухе.
Сочетание различных методов для точного определения местоположения и размера дефектов в бетонных мостовых настилах и других несущих бетонных конструкциях.
Звучание молота
Цепное перетаскивание
Импульсивный ответ
Ударное эхо
Новая методика анализа
Акустический отклик настила (DAR) — это автоматизированный метод осмотра моста, используемый для выявления и количественного определения областей деградации подповерхностного слоя, включая отслоение, отслоение и отслоение.

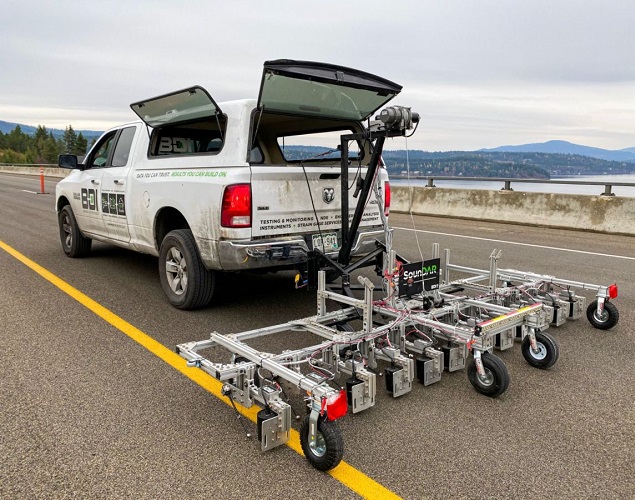

SoundDAR использует новый метод анализа, который воспроизводит функцию человеческого уха, обнаруживая изменения частоты, амплитуды и относительного распределения энергии.
Таким образом, он обеспечивает автоматизированный метод неразрушающего контроля, аналогичный ручному зондированию, но с меньшими затратами.
Видео высокого разрешения (HRV)

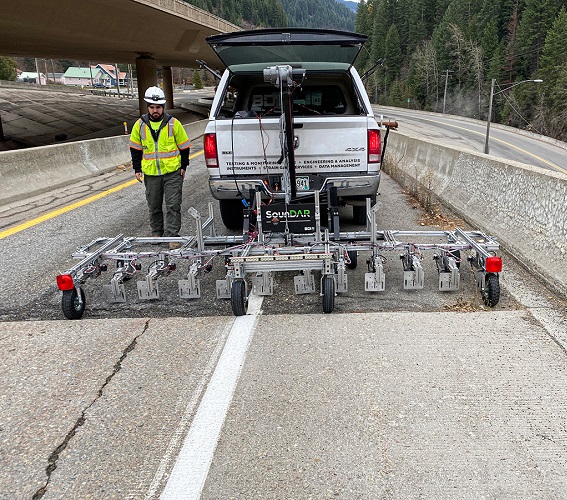

Эта услуга сочетается с другими методами NDE, такими как GPR и IR, но, что наиболее важно, с HRV. Данные ВСР представляют собой визуальную карту настила моста, собранную с помощью видеокамеры высокого разрешения 4K.
Камера HRV способна фиксировать данные по всей ширине полосы движения за один проход.
Представление данных
Эти результаты HRV представлены в разрешении 4K с наложенными данными SounDAR, идентифицирующими другие физические особенности настила моста, такие как отслоение, заплаты и расслоения.
Внизу: на этом рисунке представлены окончательные результаты проверки SounDAR, наложенные поверх данных видео высокого разрешения (HRV). Области деградации представлены на цветовой диаграмме типа серьезности, которая указывает на относительную деградацию, обнаруженную с помощью SounDAR. SoundDAR имеет 12 пар микрофон/импактор. Черная точка на этом рисунке указывает на пару микрофон/импактор на SounDAR, которая соответствует верхнему и среднему наборам данных, в то время как другие 11 зеленых точек соответствуют другим микрофонам/импакторам, которые использовались для разработки остальной части этого графика. Поскольку набор точек перемещается по этому графику, это указывает на то, что устройство SounDAR двигалось, а место удара коррелирует с наборами данных на верхнем и среднем графиках.
Вверху: на верхнем графике представлена отфильтрованная запись во временной области данных, измеренных с помощью SounDAR. По оси абсцисс отложено время, а по оси у — амплитуда динамического отклика.
Посередине: на среднем графике представлена спектрограмма отфильтрованных данных во временной области. Используя быстрое преобразование Фурье (БПФ), данные преобразуются из временной области в частотную область. На этом графике ось X — это время, а ось Y — частота. Интенсивность цвета указывает на амплитуду в частотной области.
