Датчик деформации ST350 был разработан для быстрого и точного измерения деформации различных конструкций в суровых полевых условиях.
Этот датчик деформации с полным мостом Уитстона на 350 Ом очень точен, прочен и водонепроницаем.

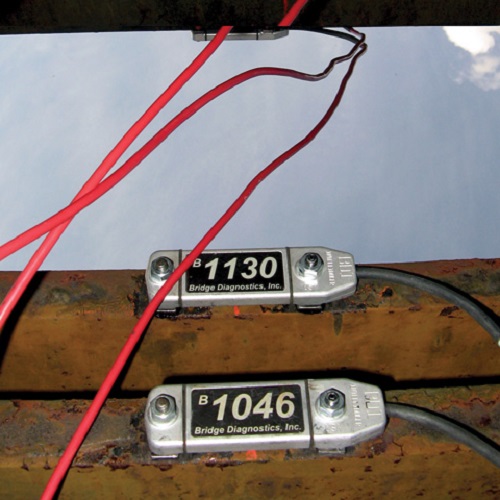

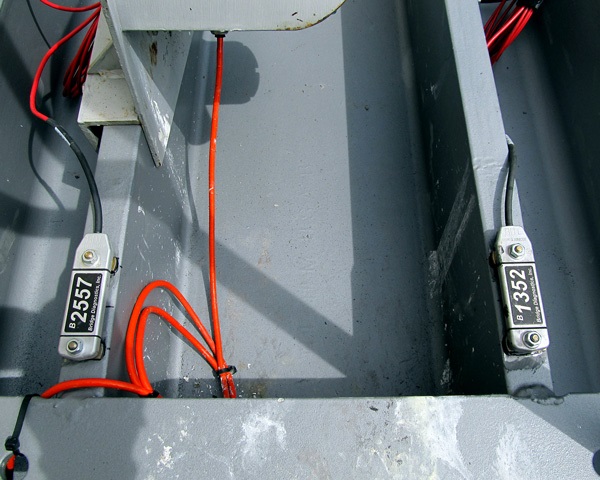

Эти многоразовые датчики, обеспечивающие примерно в 3,5 раза большую выходную мощность, чем типичный тензорезистор с фольгой, идеально подходят для измерения деформации конструкций при постоянной нагрузке и могут быть установлены в течение нескольких минут при любых погодных условиях.
Более 30 лет опыта доказали, что эти устройства являются золотым стандартом для точных полевых измерений.
Функции
Экономически эффективным
Устанавливается за 5 минут или меньше
Многоразовый, срок службы более 10 лет
Водонепроницаемость до 20 футов (6 м)
Промышленный кабель нестандартной длины
Стандартный милливольтовый выход
Прослеживаемая калибровка N.I.S.T.
Приложения
Сталь
Преднапряженный/посленапряженный бетон
Железобетон
Древесина
Армированный волокном полимер (FRP)
Тестирование и мониторинг под нагрузкой
Лабораторные испытания
Мониторинг усталости
Силы натяжения стержня
Характеристики
| СХЕМА: |
Полный мост Уитстона с 4 активными тензорезисторами 350 Ом |
| НАПРЯЖЕНИЕ ВОЗБУЖДЕНИЯ: |
+1.0 to +10.0 Vdc |
| ВЫХОД: |
Уровень мВ, логометрический к напряжению возбуждения |
| ДИАПАЗОН ДЕФОРМАЦИИ |
±4,000 µε (откалибровано до ±2000 µε) |
| ТИПИЧНАЯ ЧУВСТВИТЕЛЬНОСТЬ |
~500 με/mVout/Vin |
| ТОЧНОСТЬ1 |
< ±1% |
| ЭФФЕКТИВНАЯ ДЛИНА ИЗМЕРЕНИЯ |
3,0 дюйма (76,2 мм) [удлинители калибра доступны для железобетонных конструкций] |
| КОРПУС |
Обработанный алюминиевый сплав 6061 |
| ЗАЩИТА ОТ КОРРОЗИИ |
Жесткий анодированный прозрачный (MIL-A-8625 Type III) |
| ЗАЩИТА ОТ ПОГОДЫ |
Разработан для защиты IP67, опционально 100 футов (30 м), доступна гидроизоляция |
| ТЕМПЕРАТУРНЫЙ НОРМ |
-58° to +176 °F (-50° to +80 °C) |
