Акселерометр A1521 был разработан для динамических испытаний конструкций в сложных полевых условиях.
Эти точные, прочные и полностью защищенные от атмосферных воздействий интегрированные МЭМС-датчики могут использоваться в приложениях с нулевой и средней частотой, где требуется низкий уровень шума и надежная долговременная стабильность.
Доступные в одноосной, двухосной и трехосной версиях, каждая модель может быть установлена очень быстро и доступна в диапазонах от ±2g до ±100g.
Функции
Полностью многоразовый
Разработан, чтобы превысить IP67
Газообразный азот с демпфированием
Высокая стабильность
Низкие требования к мощности
Доступны различные варианты монтажа
Промышленный кабель нестандартной длины
НИСТ доступна прослеживаемая калибровка
Высокий дифференциальный выход (± 2,0 В постоянного тока)
Реагирует от номинальной частоты до 0 Гц
Приложения

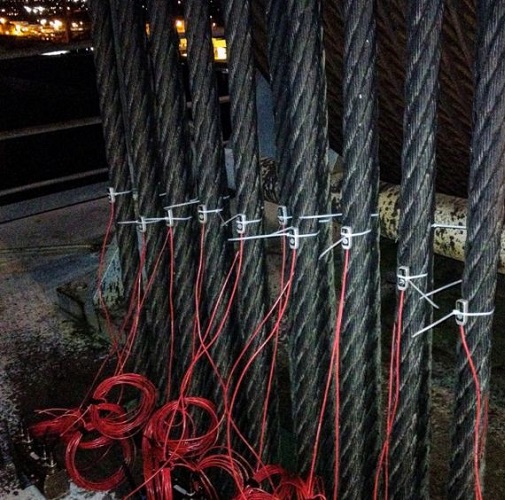

Измерение силы троса
Испытания и мониторинг вибрации конструкции
Мониторинг/обнаружение землетрясений
Модальный анализ конструкции
Динамика автомобиля
Обнаружение удара
Длинный кабель (до 1500 футов/460 м)
| Характеристики |
|
|
|
|
|
|
| ОДНООСНЫЕ МОДЕЛИ |
UA1521-002 |
UA1521-005 |
UA1521-010 |
UA1521-025 |
UA1521-050 |
UA1521-100 |
| ДВУХОСНЫЕ МОДЕЛИ |
BA1521-002 |
BA1521-005 |
BA1521-010 |
BA1521-025 |
BA1521-050 |
BA1521-100 |
| ТРЕХОСНЫЕ МОДЕЛИ |
TA1521-002 |
TA1521-005 |
TA1521-010 |
TA1521-025 |
TA1521-050 |
TA1521-100 |
| ДИАПАЗОН (г)1 |
±2 |
±5 |
±10 |
±25 |
±50 |
±100 |
| ЧАСТОТНАЯ ХАРАКТЕРИСТИКА [НОМИНАЛЬНАЯ, 3 дБ] (Гц) |
0-300 |
0-400 |
0-600 |
0-900 |
0-1200 |
0-1400 |
| ДИФФЕРЕНЦИАЛЬНАЯ ЧУВСТВИТЕЛЬНОСТЬ (мВ/г) |
1000 |
400 |
200 |
80 |
40 |
20 |
| НАПРЯЖЕНИЕ ВОЗБУЖДЕНИЯ |
+5.0 Vdc ±5% |
| ВЫХОД |
±2.0 Vdc Выход полной шкалы |
| РАБОЧАЯ ТЕМПЕРАТУРА |
-58° к +176 °F (-50° к +80 °C) |
| РАЗМЕР |
|
| ОДНООСНЫЙ: |
0.80 in x 1.95 in x 0.49 in (20.3 mm x 49.5 mm x 12.4 mm) |
| ДВУХОСНЫЙ: |
2.0 in x 1.01 in x 1.07 in (50.8 mm x 26.8 mm x 27.2 mm) |
| ТРИАКСИАЛЬНЫЙ: |
2.0 in x 1.01 in x 1.07 in (50.8 mm x 26.8 mm x 27.2 mm) |
| КОРПУС |
Обработанный алюминиевый сплав 6061 |
| УСТОЙЧИВОСТЬ К КОРРОЗИИ |
Жесткий анодированный прозрачный (MIL-A-8625 Type III) |
| ЗАЩИТА ОТ ПОГОДЫ |
Разработан, чтобы превысить IP67 |
