Оценщик профиля площади вала (SHAPE®)
Беспроводной сбор данных о радиусе, объеме и вертикальности просверленного вала
Просверленные валы редко бывают идеальными цилиндрами, а неровности могут повлиять на производительность, долговечность и производительность. SHAPE® - это рентабельное устройство для контроля качества, используемое для глубоких фундаментов, таких как буровые шахты, буронабивные сваи, стены из цементного раствора и т. Д., Чтобы гарантировать соответствие проектным замыслам проекта.

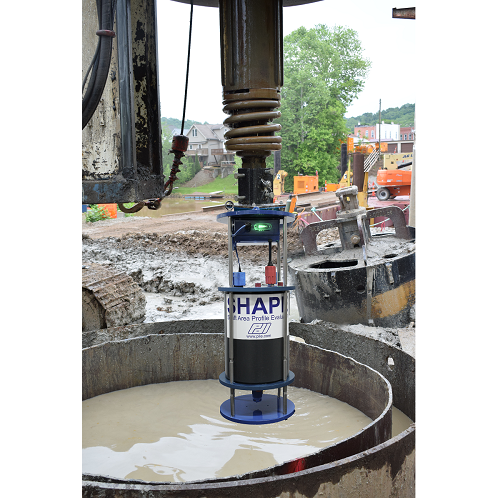

SHAPE® имеет восемь ультразвуковых сигналов для сканирования боковых сторон котлована, обеспечивая быстрое и экономичное наблюдение за вертикальностью ствола, радиусом, формой и объемом пробуренной скважины перед укладкой бетона во влажных условиях.
SHAPE® предлагает:
• Быстрое соединение с штангой Келли или может использоваться с дополнительной системой лебедки.
• Многоканальное ультразвуковое устройство для сканирования состояния боковых стенок валов, просверленных методом мокрой заливки.
• Беспроводной сбор данных со скоростью примерно одно (1) сканирование в секунду.
• Восемь (8) каналов, сканируемых одновременно, и встроенный калибровочный импульс для повышения точности
• Эффективен в воде, полимерных и минеральных растворах.
• Удаленная технология Sitelink®
• Батарея заряжена
Скорость продвижения бурильной колонны SHAPE составляет примерно один (1) фут в секунду (300 мм / сек), что обеспечивает возможность просмотра профиля в 360˚, 2D и 3D.
• Быстрый и экономичный обзор раскопок для подтверждения проектных намерений.
• 8 ультразвуковых сигналов, обеспечивающих обзор профиля в 360 °, 2 и 3 измерениях
• Беспроводной сбор данных
ПО для сбора данных SHAPE®
Программное обеспечение SHAPE® создает отчеты на основе данных, собранных во время тестирования. Программное обеспечение позволяет пользователям просматривать или редактировать собранные данные со следующими функциями:
• Редактировать кромки - выберите кромки для процесса подгонки круга.
• Давление - посмотрите, как давление увеличивалось во время спуска и уменьшалось во время подъема.
• Данные датчика - просмотр измеренных импульсов.
• Отчет - просмотр профилей датчиков, содержащих информацию об их вертикальности и эксцентриситете.
Программа создает трехмерное изображение буровой скважины, вычисляя расстояние между каждым датчиком и стеной котлована. SHAPE® рассчитывает расстояние, измеряя скорость волны в жидком растворе на каждой глубине измерения.

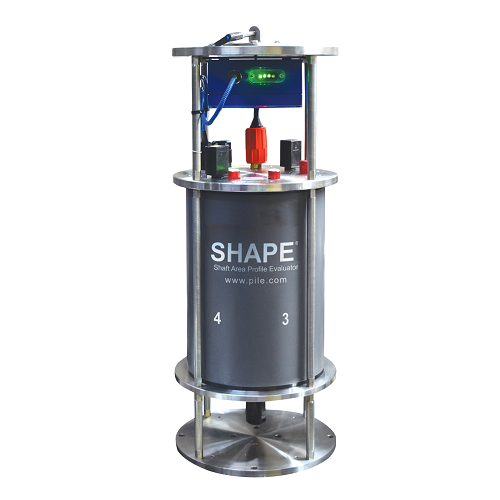

Сборка сборщика данных
Размер: 254 x 660 мм (10 x 26 дюймов) *** без адаптера штанги Келли ***
Вес: 30 кг (65 фунтов) *** без адаптера штанги Келли ***
Материал: нержавеющая сталь и алюминий
Стандартные присоединительные размеры штанги келли: 101,6 мм (4 дюйма), 152,4 мм (6 дюймов), 203,2 мм (8 дюймов)
Диапазон температур: от -20 до + 55 ° C при эксплуатации; От -40 до + 85 ° C при хранении
Питание: 6 часов непрерывной работы от внешнего аккумулятора 12 В
Частота дискретизации: частота дискретизации 1 МГц
2 датчика давления для непрерывного измерения плотности жидкости и глубины в реальном времени
2 ультразвуковых преобразователя 85 кГц для непрерывного измерения скорости волны в реальном времени
Ультразвуковые преобразователи 9–85 кГц для непрерывного радиального измерения вала
Радиальная точность измерения до 1,58 мм (0,0625 дюйма)
Основной блок
Размер: 320 х 250 х 68 мм (12,6 х 9,8 х 2,7 дюйма)
Вес: 5 кг (11 фунтов)
Диапазон температур: от 0 до 40 ° C при работе; От -20 до 65 ° C при хранении
Дисплей: 26,4 см (10,4 дюйма), читаемость при солнечном свете, разрешение 1024 X 768; емкостный сенсорный экран
Видео выходы: HDMI, VGA
Питание от аккумулятора: 4 часа непрерывного сбора данных Аккумулятор 12 В + стандартная резервная батарея
Время зарядки: максимум 6 часов; Входное напряжение зарядного устройства 120/240
Операционная система: Microsoft Windows® 10 IoT Enterprise LTSC
Хранение данных и порты: внутренний твердотельный накопитель объемом 128 ГБ или больше; Порт Ethernet; 4 порта USB
Дополнительные внешние аксессуары: USB-клавиатура и мышь
Удаленное управление: основной блок оборудован для высокоскоростного доступа в Интернет и удаленного управления
Техническая поддержка: основной блок оборудован для удаленной проверки ошибок и обновления.
Единицы измерения: традиционные американские, си или метрические.
Полная годовая гарантия на детали и работу
Техническое руководство в формате PDF на USB-носителе.
Критерии вала
Минимальный диаметр вала: 457 мм (18 дюймов)
Максимальный диаметр вала: 6300 мм (247 дюймов)
Максимальная длина вала: 150 м (492 фута)
Сбор данных в воде, полимерной суспензии и бентонитовой суспензии
Максимальное содержание песка при сборе данных: 10%
