Стандарты: ASTM D1586, ASTM D6066, ASTM D4633, EN ISO 22476-3
Анализатор SPT Определяет Энергию, передаваемую молотками SPT, используя измерения силы и скорости, для повышения надежности N-значений SPT.
Что такое SPT?
Стандартный тест на проникновение (SPT) - это широко используемый инструмент для исследования почвы, который включает в себя использование молотка SPT для приведения в действие пробоотборника с разрезным стволом в нижней части бурильной колонны для получения образцов почвы. Количество ударов, необходимых для проникновения в последние 300 мм (1 фут), - это “значение N”, которое связано с прочностью почвы.
Зачем измерять энергию, передаваемую молотком SPT?
Для проведения стандартных испытаний на проникновение используется несколько различных типов молотков SPT. Их различная эффективность влияет на значение N. Измеренное значение N нормализуется путем умножения его на отношение измеренной энергии, переданной стержню, к 60 % теоретической потенциальной энергии. Нормализация компенсирует изменчивость эффективности различных типов молотков SPT и повышает надежность оценок прочности грунта, используемых в геотехнических приложениях.

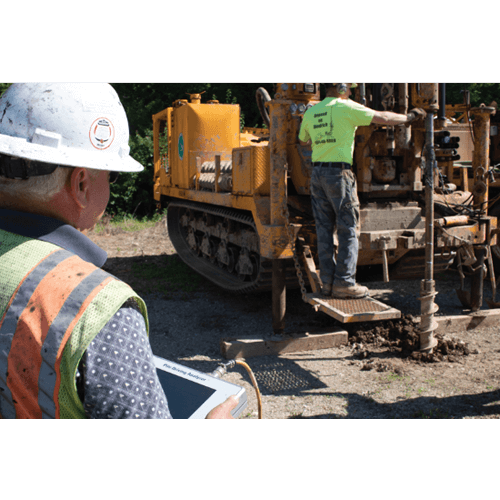

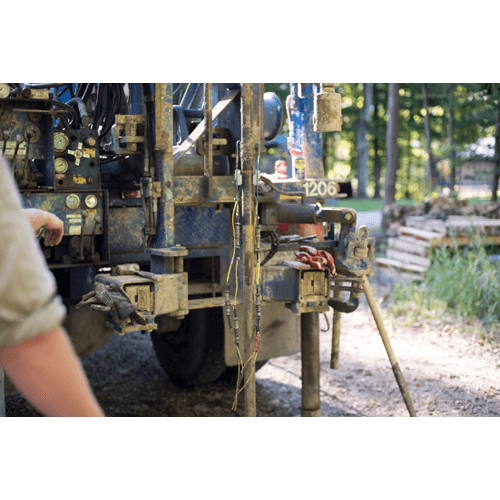

Анализатор SPT оснащен 0,6-метровым узлом (или секцией) стержня SPT (AW, NW или другого типа), оснащенным 2 тензометрическими мостами и точно откалиброванным по динамике сваи. Оказавшись в полевых условиях, два акселерометра крепятся болтами к секции стержня. Инструментальная секция вставляется в верхней части бурильной колонны между молотком и существующей штангой для отбора проб. Стержень соединен с анализатором SPT.
Интеллектуальная сенсорная технология позволяет анализатору SPT считывать показания приборов стержня, получая калибровку датчика и площадь поперечного сечения стержня. Эти величины вводятся в анализатор SPT автоматически, без необходимости их ввода оператором. Это значительно упрощает первоначальную настройку теста.

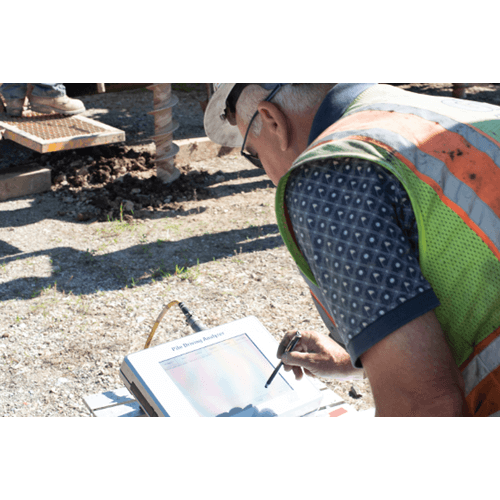

Тензометрические датчики и акселерометры получают сигналы силы и скорости, необходимые для расчета передаваемой энергии, когда молотки SPT вбивают измерительный стержень в землю. Энергия отображается в режиме реального времени на экране анализатора SPT.

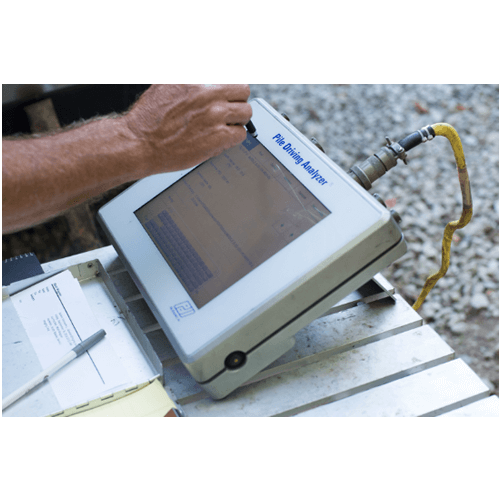

Новейшая модель SPT Analyzer реагирует на жесты с несколькими касаниями и имеет множество доступных цветовых схем, что значительно упрощает такие вещи, как настройка шкалы времени или дисплея для лучшего просмотра данных в полевых условиях, чем ранее. Пользователю предоставляется предварительно запрограммированный набор выходных величин, адаптированный к калибровке SPT, который, однако, может изменить его в соответствии с конкретными потребностями проекта. Доступны проверки качества данных.
Выход
Данные SPT-анализатора сохраняются и передаются на компьютер через USB-накопитель. Программное обеспечение, поставляемое с анализатором SPT, было полностью переписано. Новое программное обеспечение имеет опцию создания отчетов, которая позволяет быстро и легко суммировать результаты и создавать выходные графики зависимости силы, скорости, энергии и перемещения от времени, а также числовые, статистические и графические результаты для каждого набора данных. Программное обеспечение полностью настраивается и бесценно экономит время.
Технические характеристики анализатора SPT
Физический:
Размер: 320 х 250 х 68 мм (12,6 х 9,8 х 2,7 дюйма)
Вес: 5 кг (11 фунтов)
Диапазон температур: от -10 до 40 °C (от 14 до 104°F) при эксплуатации; от -20 до 65 °C (от -4 до 149 °F) при хранении
Дисплей: Высокая видимость 26,4 см (10,4 дюйма), емкостный сенсорный экран, читаемый при солнечном свете, разрешение 1024 x 768
Питание: встроенная батарея продолжительностью 4 часа, автомобильный аккумулятор 12 В постоянного тока или 100-240 В переменного тока с преобразователем 12 В постоянного тока
Батарея заряжается за 6 часов
Электронный:
- Операционная система Microsoft Windows® 7
- Внутренний накопитель SSD объемом 60 ГБ
- Порт Ethernet
- 4 порта USB
- Фильтрация формирования аналогового сигнала (частотная характеристика) 5 кГц (-3 дБ)
- 16-разрядный аналого-цифровой преобразователь с частотой дискретизации 10,24 МГц
- 4 канала с эффективной частотой оцифровки до 100 кГц, что позволяет пользователю выбирать общее время выборки от 82 до 205 миллисекунд
- Базовая точность единицы измерения 2%
Функциональная:
- Встроенная функция проверки калибровки
- 4 канала традиционного (кабельного) сбора данных, универсальные (напряжение или ускорение на любом канале) и совместимые с интеллектуальным датчиком.
- Автоматическая балансировка сигналов и формирование сигналов
- Формирование сигнала для силы и ускорения имеет аналогичную частотную характеристику
- Внутренняя калибровочная проверка деформации и ускорения
- Возможность усиления сигнала
Другой:
- Работает в английских, СИ или метрических единицах
- Полная гарантия на один год
- Техническое руководство включено
