Стандарты: NF P 94-110-1, NF EN ISO 22476-4, ISO 22476-4, ASTM D4719-0
Прессиометрическое испытание представляет собой испытание на боковую нагрузку на месте и используется для определения инженерных характеристик грунта и/или горных пород.
Зонд прессиометра вставляется в скважину и поддерживается на испытательной глубине.
Зонд представляет собой надувную гибкую мембрану, которая оказывает равномерное давление на стенки скважины по мере ее расширения.
По мере увеличения давления и расширения мембраны стенки скважины начинают деформироваться.
Давление внутри зонда поддерживается постоянным в течение определенного периода времени, и регистрируется увеличение объема, необходимого для поддержания давления.
Есть два типа испытаний, которые могут быть выполнены с помощью прессиометра.
Испытание с контролируемой нагрузкой увеличивает давление с равными приращениями, в то время как испытание с контролируемой деформацией увеличивает объем с равным приращением.

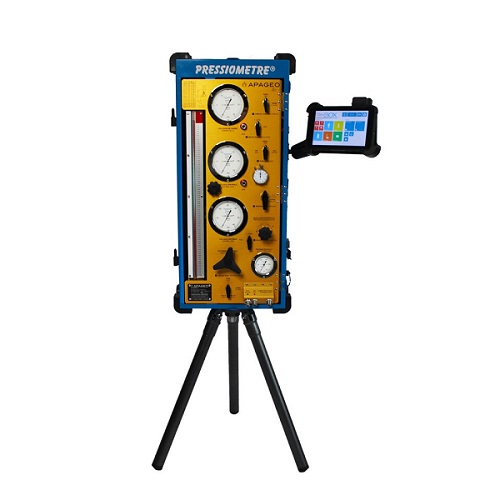

Ручные прессиометры Menard (блок управления) с принадлежностями и, в частности, трубками и 3-элементным зондом для проведения прессиометрических испытаний на месте в почве (испытание грунта статической нагрузкой на месте). Из показаний теста (изменение объема в зависимости от контролируемого давления) можно получить кривую напряжения-деформации в случае плоской деформации, которая дает:
модуль прессиометра Менара, Em
давление ползучести Pf
предельное давление Менара Pl.
Доступны две модели ручных прессиометров:
Стандартный прессиометр Menard - производительность 100 бар
Устройство состоит из блока управления, позволяющего точно регулировать давление в зонде, чтобы выполнять статическую нагрузку грунта на месте и отслеживать эволюцию стадий загрузки, все это соединено трубками с высоким сопротивлением.
Манометр Menard VHP (Very High Pressure) - производительность 140 бар
В дополнение к стандартному устройству он состоит из специального главного регулятора высокого давления и внутренней медной трубки с рабочим давлением более 200 бар. Его смотровое стекло может быть удалено в качестве меры предосторожности, контроль за испытанием осуществляется только с помощью самописца.
ВЫГОДЫ
Зачатие по оригинальным процедурам Менара
Понятные и простые в использовании принципы панели управления
Легко читаемые измерения
Качественный штатив: прочный, устойчивый и простой в установке
Простое техническое обслуживание со специальным пакетом
ПРИЛОЖЕНИЯ
Испытание на нагрузку с контролируемым напряжением на месте, проводимое на стенке скважины с использованием цилиндрического зонда, который может расширяться в радиальном направлении.
СИСТЕМА СБОРА ДАННЫХ
Система GeoSPAD®2, состоящая из датчиков и блока записи и связи с GeoBOX®, интегрирована с прессиометром Menard для сбора данных испытаний прессиометра через универсальный центральный блок GeoBOX®. Это оборудование позволяет автоматически регистрировать условия и данные этих испытаний, независимо от того, являются ли они обычными или, как вариант, циклическими (нагрузка/разгрузка). Эта система в сочетании с GeoBOX® позволяет оператору сосредоточиться на тесте без необходимости записывать все данные, контролируя ход прессиометрических тестов на экране GeoBOX®, а инженер экономит значительное количество времени, напрямую загружая все данные. данные, а не вводить их вручную. Таким образом, GeoSPAD®2 позволяет избежать риска ошибок как при ручном ведении записей на месте, так и при повторном вводе данных на компьютере.
Эти записанные данные передаются через дополнительный модем 4G или USB-накопитель в программное обеспечение для обработки данных GeoVISION®-P.
