Согласно ASTM E2835-11 и TP BF-StB, часть B 8.3, откалибровано в соответствии с TP BF-StB, часть B 8.4
Облегченный дефлектометр ZFG 3.1 используется для определения модуля динамической деформации Evd в МПа [МН/м²] с помощью испытания на динамическую нагрузку плиты.
По результатам испытаний можно сделать выводы о несущей способности и качестве уплотнения грунтов.
Основная область применения КВБ – земляные работы в строительстве транспортной инфраструктуры. Другими областями применения являются исследование почвы и ландшафтный дизайн.
- Встроенный передатчик WIFI для беспроводной, быстрой и безопасной передачи данных измерений с ZFG на смартфон, планшет или ПК
- Дополнительный высокоточный приемник GPS/GNSS
- Автоматический расчет прогиба, значения s/v и модуля деформации Evd
- Нагрузочное устройство с падающим грузом 10 кг, ударная нагрузка 7,07 кН, диапазон измерения Evd 15-70 МПа (МН/м²)
- Готов к установке дополнительного нагрузочного устройства с падающим весом 15 кг и 1,5-кратной ударной нагрузкой (10,605 кН); диапазон измерения Evd 70-105 МПа (МН/м²)

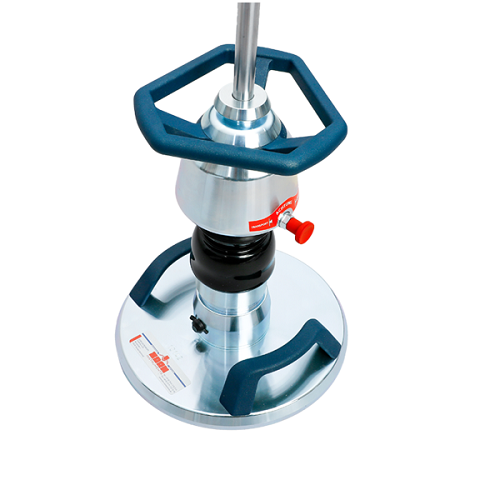

- Опорная плита 300 мм с датчиком ускорения (MEMS), макс. давление на грунт 0,1 МПа (МН/м²)
- Измерение глубины/глубины воздействия: ок. 600 мм
- Корпус датчика готов для динамического CBR и дополнительной опорной плиты 150 мм
- Эргономичная треугольная ручка с противоскользящим порошковым покрытием.
- Все металлические части защищены от коррозии и подходят для использования на строительных площадках.

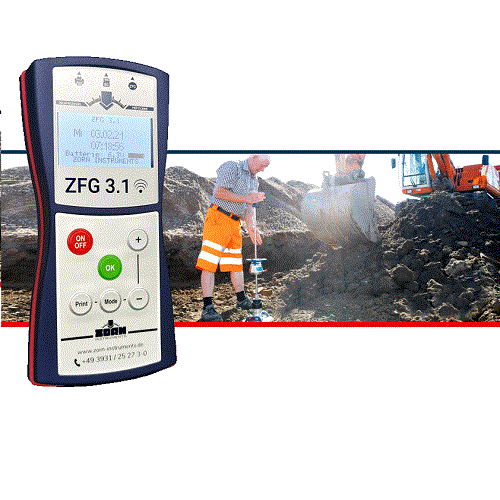

- Портативный блок электроники (регистратор данных) в прочном, защищенном от непогоды кожаном футляре.
- Автоматический расчет среднего отклонения, значения s/v и модуля (Evd)
- Многоязычный дисплей с подсветкой и графикой, отображение графиков отклонения
- Внутренняя память и SD-карта до 10 000 измерений, автоматическое сохранение
- SD-карта USB-адаптер
- Самопроверка датчика (2G) и встроенная память калибровки
- Воздействие предварительной загрузки можно отключить
- Источник питания: четыре стандартных батареи R6 (тип Mignon / AA) на ок. 1500 тестов (в комплекте)
- Интерфейс термопринтера
- Руководство по быстрому запуску и протокол калибровки
- Подробное руководство пользователя доступно онлайн
